ISP 라멘교 (건설신기술 제834호, 재난안전신기술 제88호)
벽체 하단과 기초의 분리구조를 통한 하부 및 기초공사비 혁신적 절감

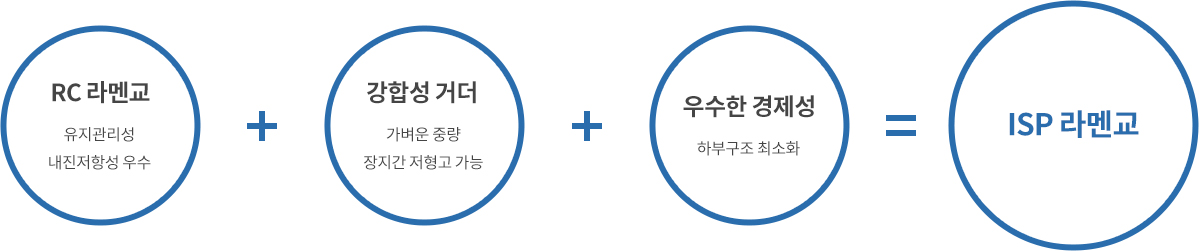

개요 CONCEPT

상부 거더는 장지간 저형고가 가능하여 다리 밑 공간 확보에 유리하고 경관성이 우수한 강합성 거더를 이용하며, 벽체하단과 기초의 분리구조를 통하여 하부 공사비 및 기초 공사비를 절감하는 하부 절감형 라멘교 공법

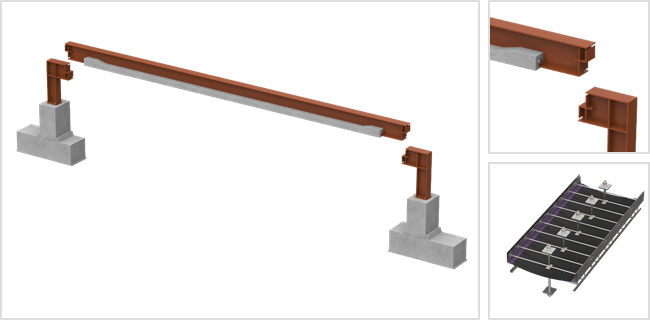

ISP 라멘교의 구조

1. 교량현황 및 발주처의 요구에 따른 다양한 거더의 적용
  • - 강합성 거더, PLATE 거더, PREFLEX 거더 등

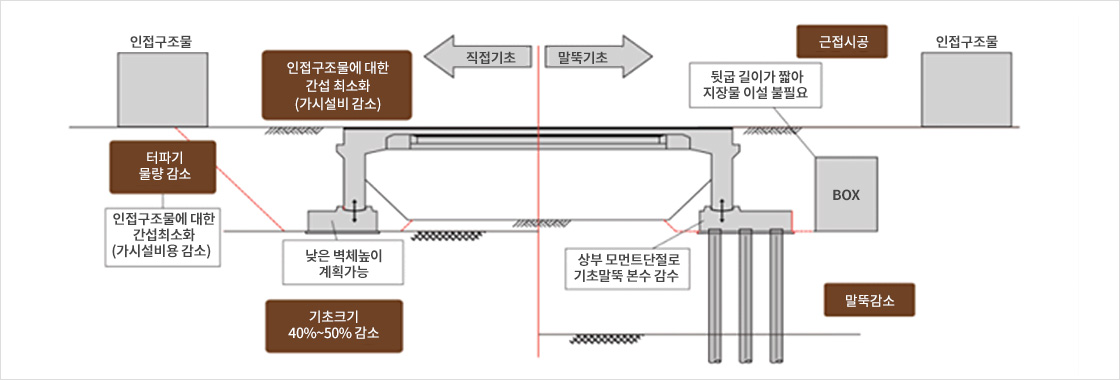

2. 벽체와 기초의 분리구조
  • - 기초 규격 최소화 및 말뚝기초 적용시 공사비 절감
  • - 인접구조물과의 간섭 배제 및 가시설 규모 축소
3. 우각부 개선
  • - 최대 부모멘트를 피하는 강형의 이음으로 라멘구조의 취약부인 우각부 구조안전성 우수
  • - 거더길이 축소에 따른 가설안전성 우수

특허 및 주요 인증

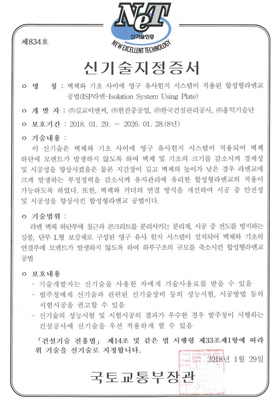

건설신기술 제834호
벽체와 기초 사이에 영구 유사힌지
시스템이 적용된 라멘교 공법
(ISP라멘-Isolation System Using Plate)

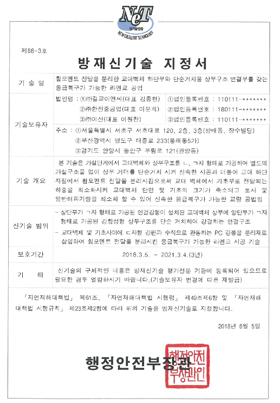

재난안전신기술 제88호
휨모멘트 전달을 분리한 교대벽체
하단부와 단순거치용 상부구조 연결부를
갖는 응급복구가 가능한 라멘공법

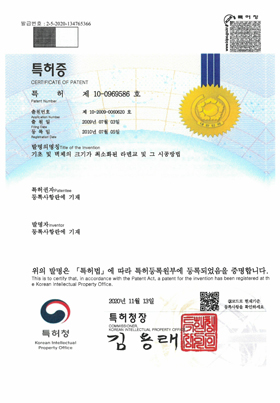

특허 제10-0969586호
기초 및 벽체의 크기가 최소화된
라멘교 및 그 시공방법

특징 FEATURES

벽체와 기초의 분리구조, 연결구조 개선

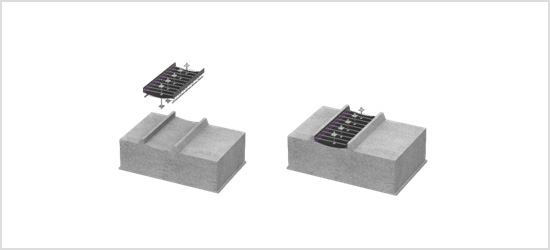

벽체와 기초의 분리구조

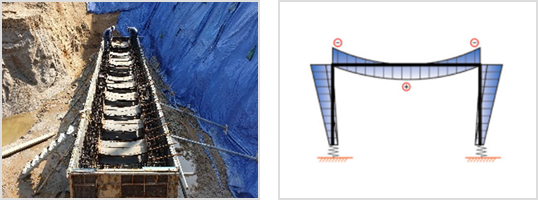

  • · 벽체하단 분리재의 강봉은 가설시 전도방지 및 수평력에 저항
  • · 벽체하단과 기초는 강봉으로만 연결되어 있어 작은 휨강성으로 인해 모멘트가 매우 작아 기초/말뚝 및 벽체하단의 단면감소

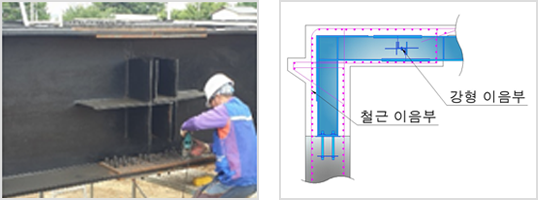

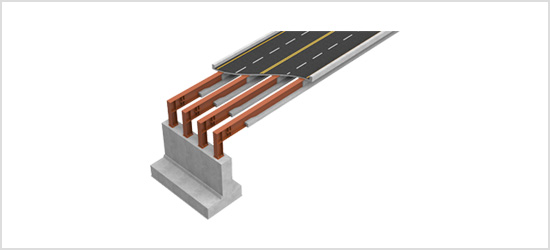

연결구조 개선
  • · 최대 부모멘트를 피하는 강형의 이음으로 구조안전성 우수
  • · 강형과 철근이음의 이격으로 우각부 균열 방지

공법의 우수성

구조 안전성 시공성 경제성 구조 안전성
최대 부모멘트를 피하는 강형의 이음으로 라멘구조의 취약부인 우각부 구조 안전성 우수 기초폭원 최소화에 따른 하부물량 감소로 시공성 우수 벽체 하단부 분리재 적용으로 토공 및 기초의 물량감소에 따른 시공성, 경제성 우수 및 친환경적 공법 아치형상 제작이 가능하여 경관성 우수
우각부 철근이음과 강형이음의 이격으로 균열발생 억제 및 가벼운 거더 중량으로 가설안전성 우수 인근 구조물과의 간섭배제로 적용성 우수 기초규격 최소화에 따른 제방훼손 최소화가 가능하며 토공량 감소로 인한 공사 점유 면적 감소로 부대비용 절감 장지간 저형고로 개방감 우수

상부거더의 다양한 적용

  • 1. 강재거더 + PSC 긴장력
  • 2. 강재의 콘크리트 피복
  • 1. 강재 판형 거더
  • 2. 가벼운 중량 → 시공성 우수
  • 3. 세라믹 도장 적용
  • 1. 강재거더 + 프리플렉션
  • 2. 5점재하 → 강재량 절감
  • 3. 강재의 콘크리트 피복
  • · 시공현장에 따라 상부거더의 다양한 적용 가능 (강합성 거더, PLATE 거더, PREFLEX 거더)
  • · 강합성 거더 적용에 따른 장지간 저형고 가능 (다리 밑 공간 확보에 유리)
  • · 아치형상 제작이 가능하여 경관성 우수
  • · 장지간 저형고로 개방감 우수
  • · 현장 여건을 고려한 다양한 거더 적용 가능
  • · 지간별 형고(H)
지간(m) 20m 25m 30m 35m 40m 45m 50m
형고(m) 0.8m 0.9m 1.0m 1.2m 1.4m 1.6m 1.9m

검증 VERIFICATION

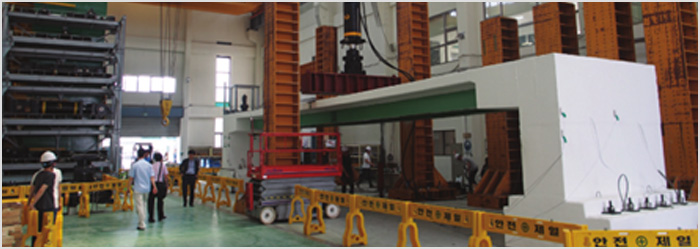

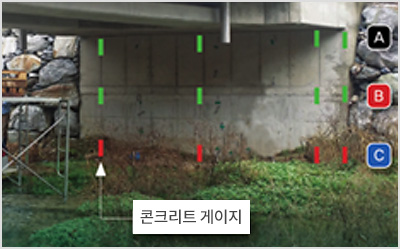

장소 : 한국건설기술 연구원 구조 실험동

목적 : 휨모멘트 전달 분리 시스템 검증, 연결부 안전성 평가

활용 APPLICATIONS

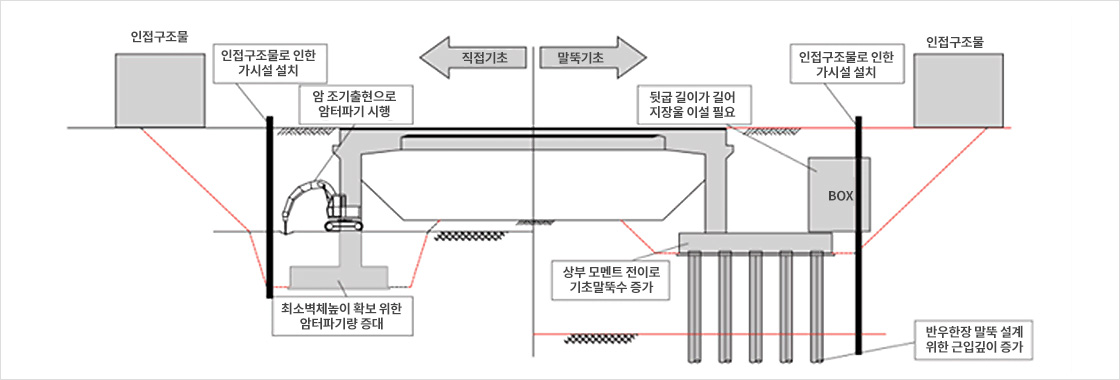

기존 강합성 라멘교
ISP 합성형 라멘교

시공 CONSTRUCTION

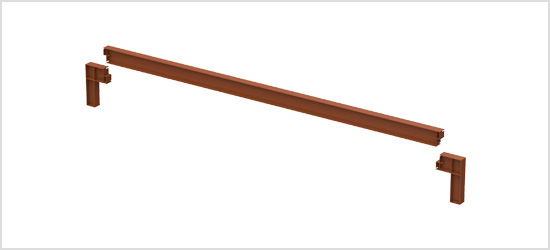

1. 강형제작

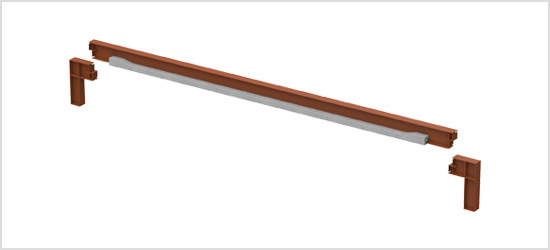

2. 강합성 거더 제작

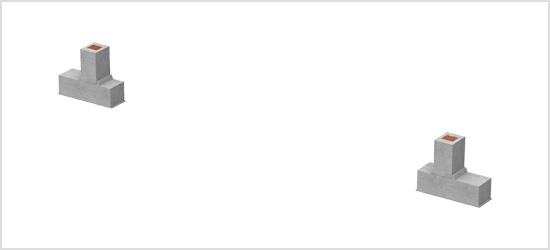

3. 하단이음재 설치 및 기초 콘크리트 타설
4. 앵커 설치 및 1차 시공벽체 타설

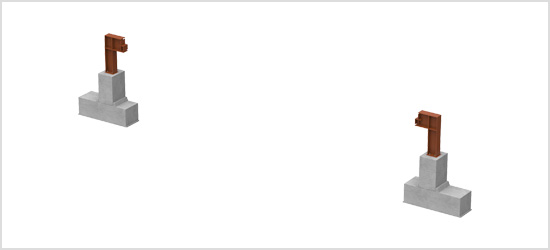

5. 연결강형 설치

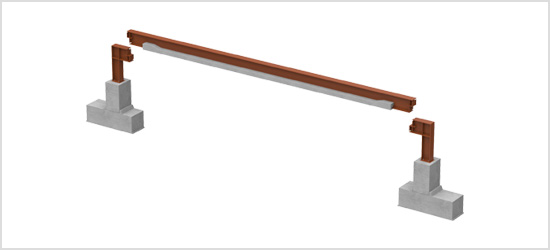

6. 상부 거더 가설
7. 모멘트 연결 후 잔여 콘크리트 타설

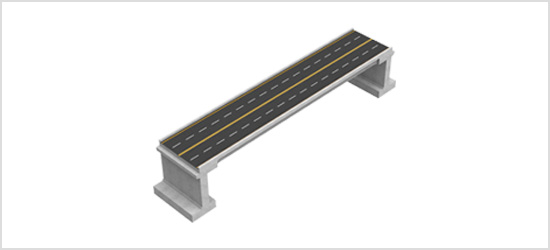

8. 완공
