ICOM거더 (Internal anchorage COMposite 거더, 내부정착 강합성거더)

개요 CONCEPT

기존 강합성 거더기술을 개선하여 부재를 효율적, 경제적으로 제작하는 기술로써 고정정착구를 이용하여 별도의 정착장치 없이 거더에 압축력을 도입하는 공법

  • 1. 강합성거더에 강연선을 도입하여 강형에 발생하는 응력을 저감
    → 강재량이 판형거더 대비 40%절감
  • 2. 단계적으로 강연선량을 증가시켜 응력이 크게 발생하는 중앙부를 보강하는 효율적인 거더 공법
  • 3. 내부정착구를 적용하여 단부의 과도한 압축력으로 인한 균열 등의 결함 배제
    → 구조안전성이 우수한 강합성 거더 기술

개발배경

합성거더 정경간화
강연선 인장력 증가
단부정착부 큰 압축력
단부 균열 발생
보강 (강판, 철근)
촘촘한 배근 시공성불량
강판보강 또는 보강철근 배근에 의한 단면보강을 대신하는 효율적인 배치기술 필요

최저형고 거더

지간(m) 20m 25m 30m 35m 40m 45m 50m
형고(m) 0.9m 1.0m 1.2m 1.3m 1.5m 1.7m 1.9m

특징 FEATURES

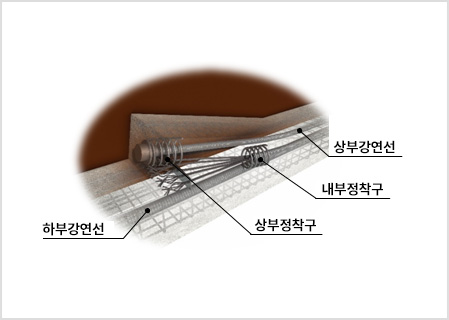

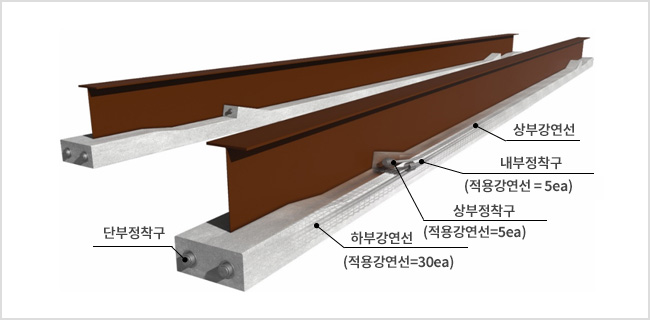

상·하면정착구, 고정정착구

하면정착구
상면정착구
  • · 강연선을 상·하면으로 정착구를 분리한 인장정착구
    (중앙부에 배치하여 부재 효율적 제작)로 구분
고정정착구

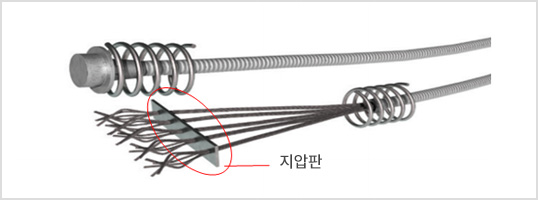

  • · 고정정착구는 강연선을 횡방향 분산배치하여 강형과 철근이음의 이격으로 우각부 균열 방지
  • · 지압판 적용에 따른 부착응력 효율 극대화

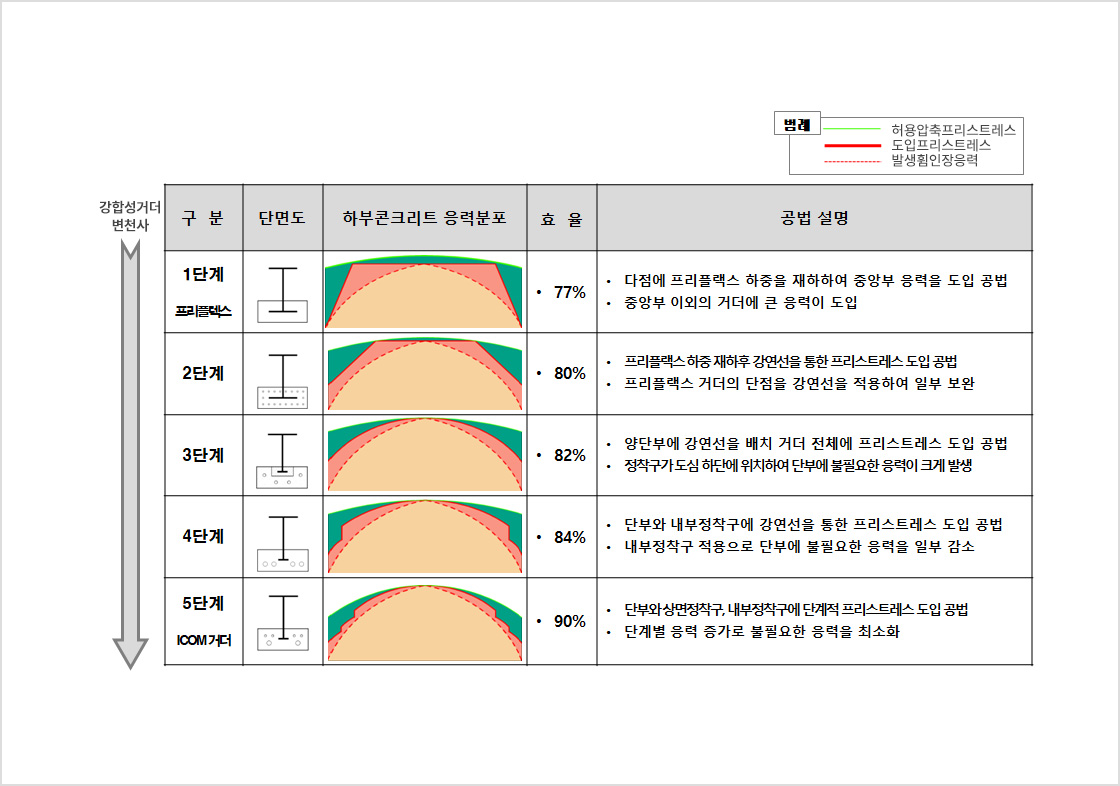

강합성 거더의 기술적 변천사

내부정착구 배치

구분 평면도 단면도 측면도
기존 내부정착 거더
거더단부 비대칭배치
거더단부 비대칭배치
거더단부 단부배치
ITA 거더
거더중앙 대칭배치
중앙부 하단에 위치
단부 이격
특징 도심축에 대칭배치로 압축력 도입후 거더의 횡변형 현상 배제 고정정착구로 응력집중현상 개선

시공 CONSTRUCTION

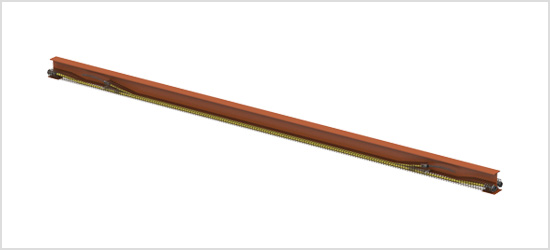

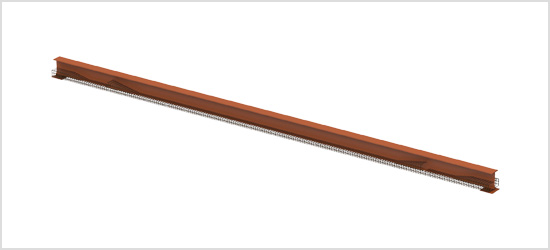

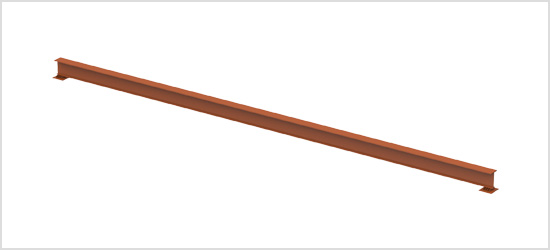

1. 강형 제작
2. 철근 배근
3. 고정정착구 및 덕트 삽입

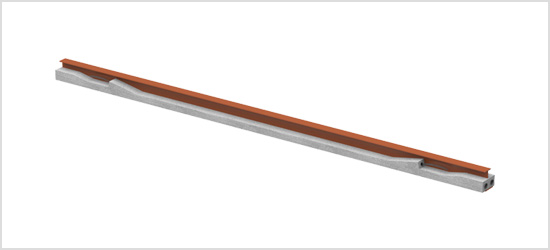

4. 콘크리트 타설

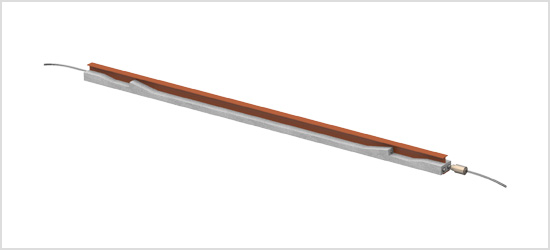

5. 강연선 삽입 및 인장

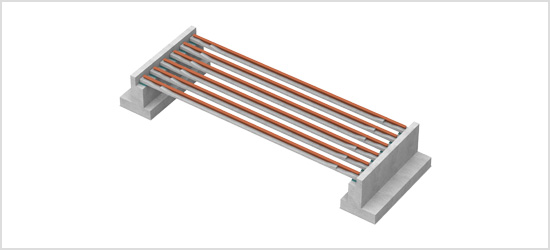

6. 거더 가설

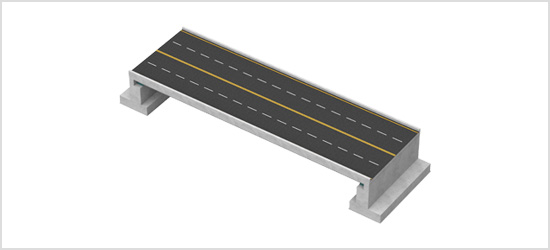

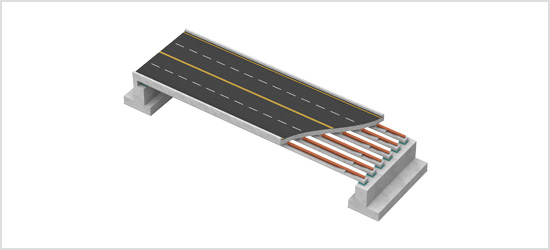

7. 바닥판 타설
8. 완공
