PSI 라멘교
합성 전 회전/이동 변형을 수용할 수 있는 받침강형 및 둥근받침을 이용한 라멘 공법

개요 CONCEPT

자중 및 합성 전 고정하중에 대해 회전/이동 변형을 수용할 수 있는 받침강형 및 둥근받침판을 이용하여 단순보 형식으로 지지하고, 합성 후 고정하중 및 활하중 등은 라멘교 형식으로 지지하도록 구성된 합성형 라멘 공법

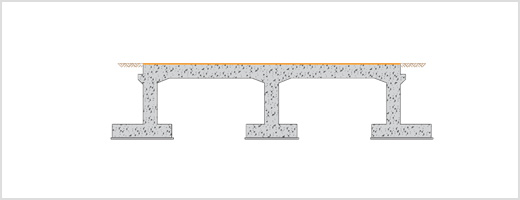

R.C 라멘교
상부구조와 하부구조를 강결하여 전체구조의 강성향상
받침장치와 신축이음장치 배제

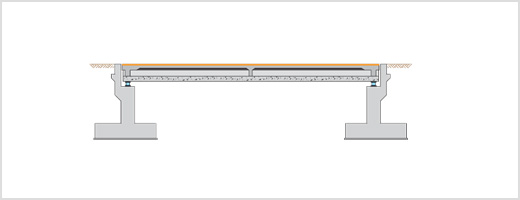

프리스트레스트 합성형교
저형고, 장경간, 유지관리성 우수

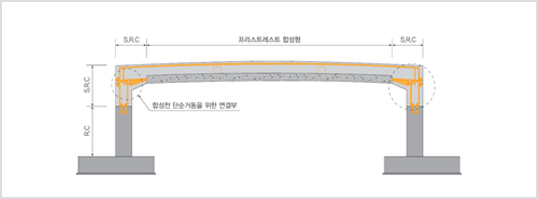

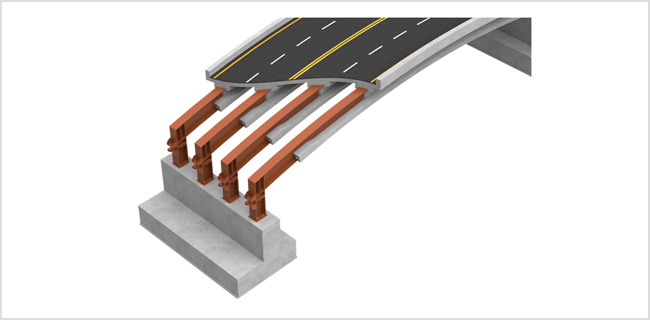

PSI 라멘교의 구조

  • ·장지간 저형고 가능(다리 밑 공간 확보 유리)
  • · 동바리 배제로 가설 안전성 및 시공성 우수
  • · 교량받침 및 신축이음장치 배제로 유지관리 우수
  • · 상,하부 일체 구조로 내진 저항성 우수
  • · 거더 단순 가설로 가설안전성 우수

특징 FEATURES

공법특징

  • · 교좌장치 및 신축이음장치 배제에 따른 소음감소, 주행성 우수 및 유지관리비용 절감

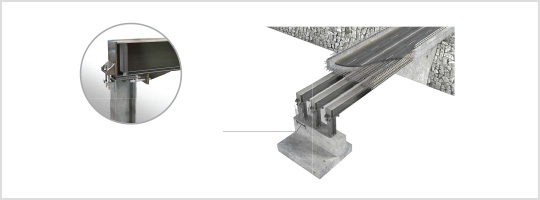

  • · 우각부를 개선하여 커플러 사용을 배제하고 강형이음과 철근이음으로 우각부 구조안전성 우수

공법의 우수성

구조 안전성 시공성 경제성 구조 안전성
합성전 고정하중은 단순거동 이후 모든 하중은 라멘구조로 지지하여 우각부 구조안전성 우수 상부거더를 벽체 또는 기둥부 철근콘크리트 위의 받침강형에 단순지지 형태로 거치 우각부 개선 및 커플러 사용 배제에 따른 경제성 우수 아치형상 제작이 가능하여 경관성우수
우각부를 개선하여 커플러 사용을 배제하고 강형이음과 철근이음으로 우각부 구조안전성 우수 정모멘트부의 동바리 배제에 따른 시공성 우수 낮은 형고에 따른 성토량 감소로 토공 및 부대공 규모 감소 장지간 저형고로 개방감 우수

상부거더의 다양한 적용

  • 1. 강재거더 + PSC 긴장력
  • 2. 강재의 콘크리트 피복
  • 1. 강재 판형 거더
  • 2. 가벼운 중량 → 시공성 우수
  • 3. 세라믹 도장 적용
  • 1. 강재거더 + 프리플렉션
  • 2. 5점재하 → 강재량 절감
  • 3. 강재의 콘크리트 피복
  • · 시공현장에 따라 상부거더의 다양한 적용 가능 (강합성 거더, PLATE 거더, PREFLEX 거더)
  • · 강합성 거더 적용에 따른 장지간 저형고 가능 (다리 밑 공간 확보에 유리)
  • · 아치형상 제작이 가능하여 경관성 우수
  • · 장지간 저형고로 개방감 우수
  • · 현장 여건을 고려한 다양한 거더 적용 가능
  • · 지간별 형고(H)
지간(m) 20m 25m 30m 35m 40m 45m 50m
형고(m) 0.8m 0.9m 1.0m 1.2m 1.4m 1.6m 1.9m

시공 CONSTRUCTION

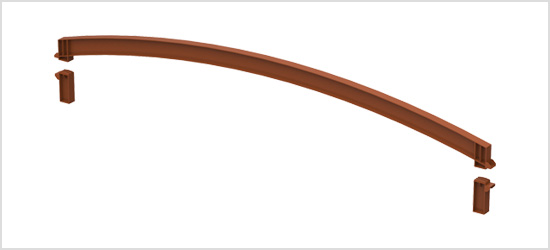

1. 강형제작

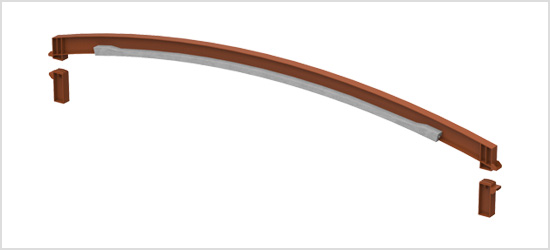

2. 강합성 거더 제작

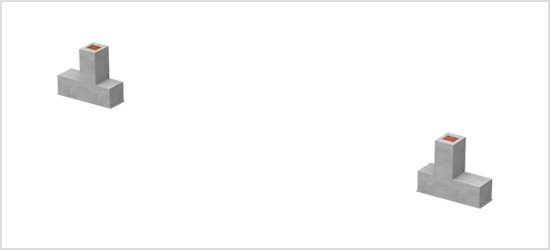

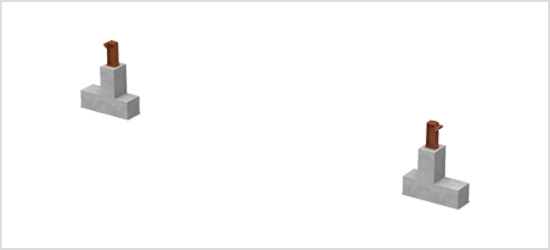

3. 앵커설치 및 1차 시공벽체 타설
4. 연결강형 설치

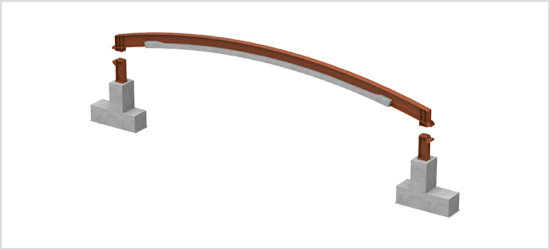

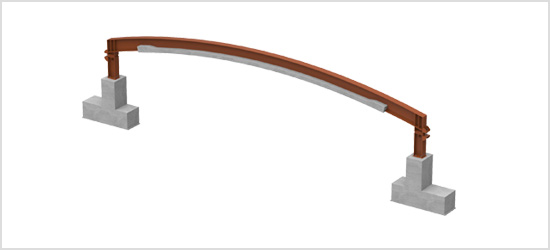

5. 상부거더 가설

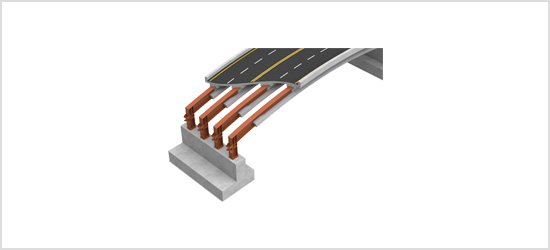

6. 연결강형 체결(전도방지)
7. 모멘트 연결 후 잔여 콘크리트 타설

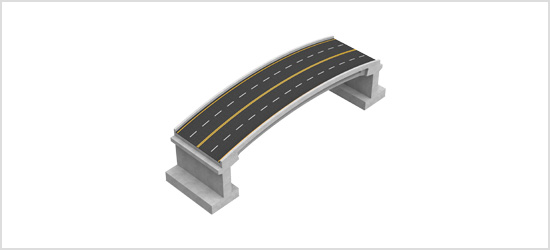

8. 완공
