SIA교

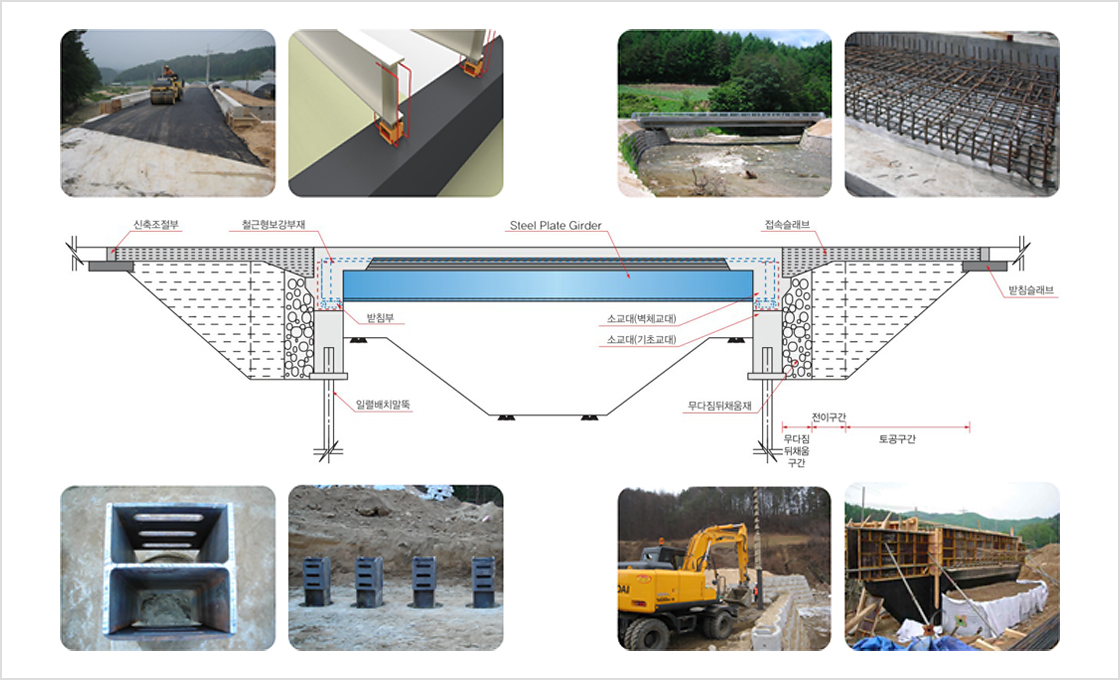

강거더를 이용하여 신축이음장치 및 교량받침을 배제하고 상부구조, 교대, 접속슬래브 및 말뚝을 일체로 시공하는 교량

개요 CONCEPT

SIA교는 Steel Plate Girder를 상부구조로 적용하여 급속시공 및 공기단축이 가능하며 소교대와 일렬배치말뚝을 적용하여 토압과 하부구조의 크기를 최소화시킬 수 있고, 뒤채움재를 이용하여 수동토압 저감 및 시공성을 향상시킨 판형복합 일체식 교대 교량

특징 FEATURES

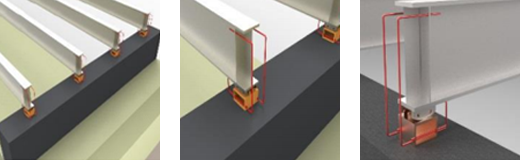

캡형 연결재, 철근형 보강부재

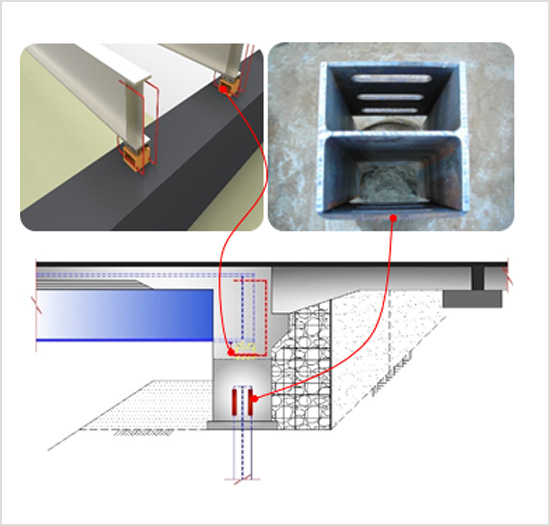

캡형 연결재 : 말뚝 - 소교대 일체화 기술
  • · 캡형유공강판 보강재를 이용한 H말뚝 머리보강
    → H단면의 복부측 개단면의 폐단면 구현
    → 도로교설계기준 A-Type 머리보강
    → 소교대와 H말뚝의 강결합 구현으로 일체성 확보
철근형 보강부재 : 상부구조 전도 방지
  • · 양측 우각부에 철근형 보강부재 적용
    → 시공 중 상부구조의 전도방지 효과
    → 우각부의 균열발생 감소 효과

검증된 안정성 SAFETY

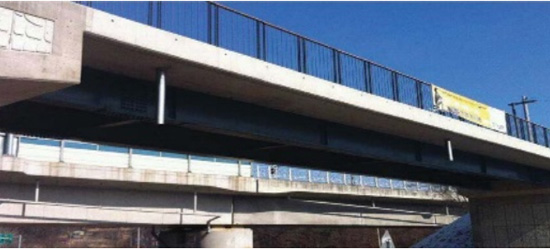

Plate 거더교

  • · 대표적 교량 형식 중 하나

일체식 교대교량

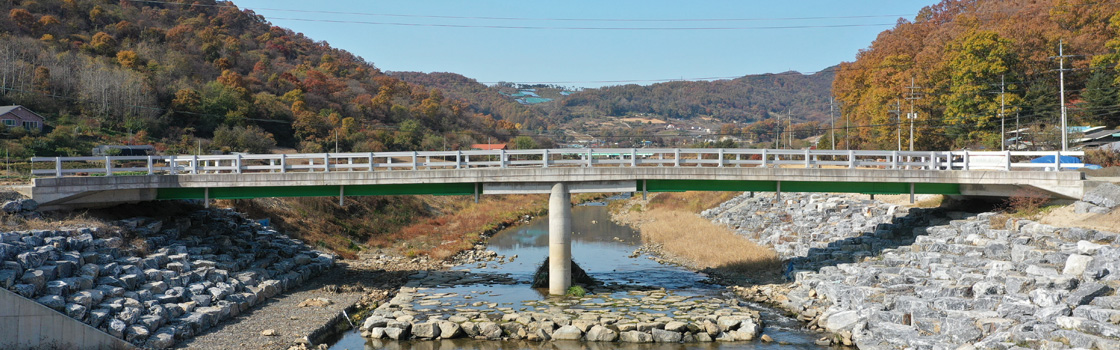

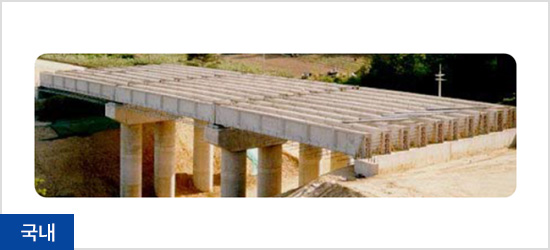

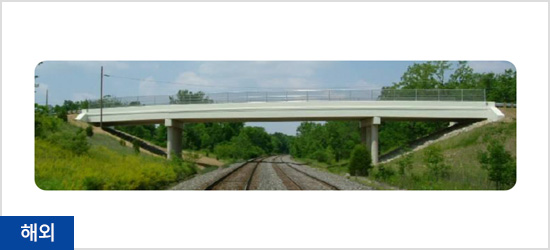

  • · 대전~통영간 평촌1교(1998)
  • · 미국의 경우 1950~1970년대부터 적용되어 검증 완료 – 설계 표준화
  • · 연장 120~150m 이하 중소교량에서 우선적으로 채택

연결부

  • · 우각부 부모멘트는 단순보 모멘트의 10~20% 수준
  • · 캡형 전단보강재 이용한 결합성능 증대

시공 CONSTRUCTION

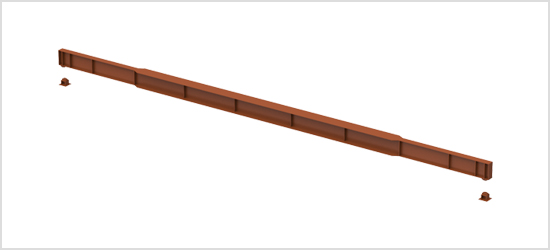

1. 강형제작(공장 제작)

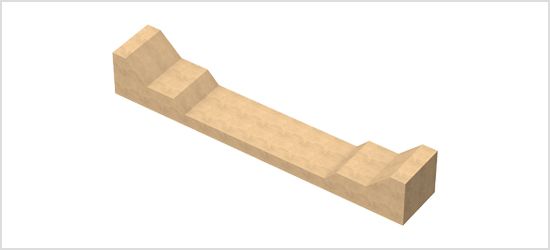

2. 터파기

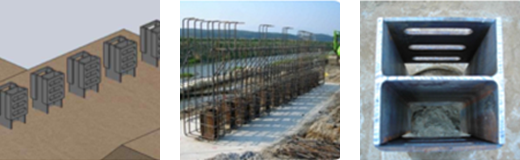

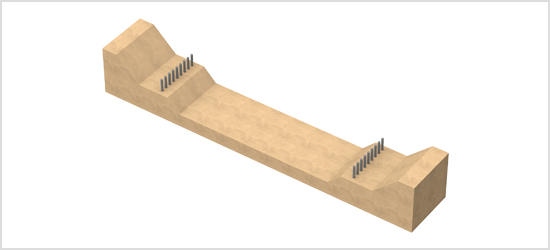

3. 일렬말뚝 시공

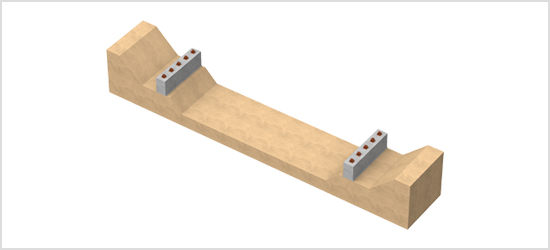

4. 소교대 벽체 시공

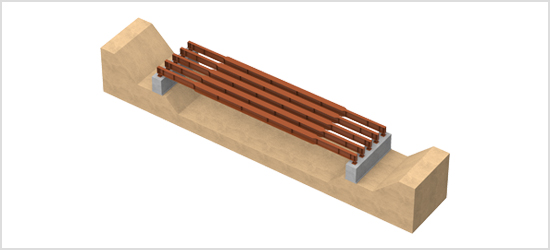

5. 거더 가설

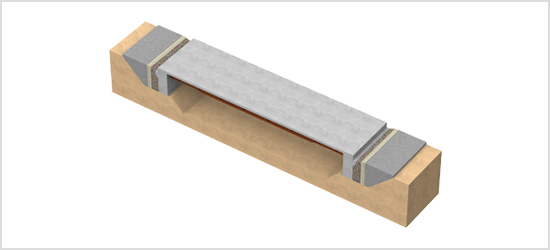

6. 바닥판 타설

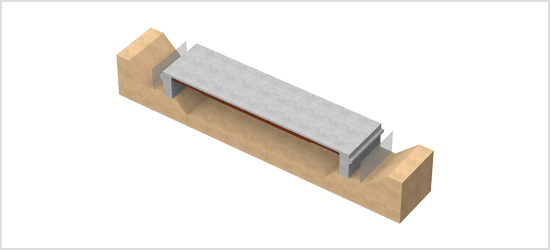

7. 바닥판 완성 후 무다짐 뒤채움 시공

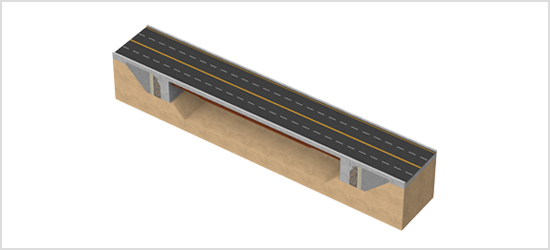

8. 완공
